ТРЕХСЛОЙНЫЕ УТЕПЛЕННЫЕ НАРУЖНЫЕ СТЕНОВЫЕ ПАНЕЛИ

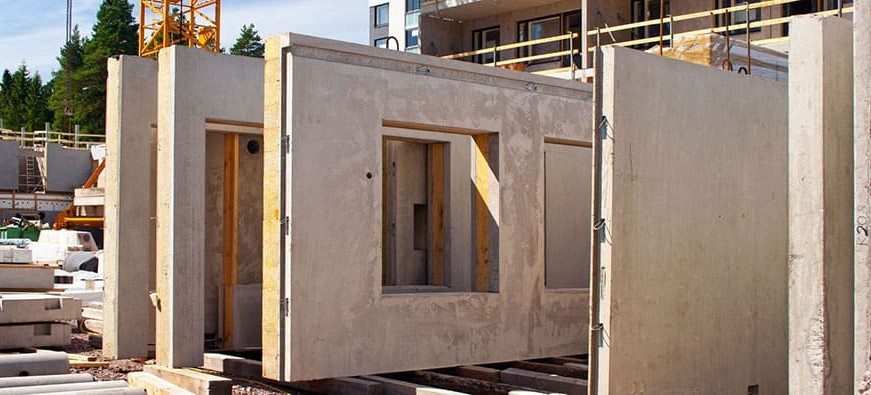

Трехслойные утепленные наружные стеновые панели

ООО «БЕТОНЕКС – Санкт-Петербург» выпускает и реализует трехслойные железобетонные панели для строительства объектов жилого, промышленного, общественного и коммерческого назначения.

Предприятие полного цикла изготавливает трехслойные утепленные панели. Производство ЖБИ регламентируется условиями ГОСТ 31310-2015. Изделия соответствуют требованиям стандартов безопасности, санитарным нормам, сопровождаются необходимыми документами.

Прочные, теплые, огнеупорные панели с проектной стойкостью к воздействиям климатического, механического воздействия, удобны в монтаже, не подвержены коррозии. Транспортируются панелевозами на железнодорожных платформах с соблюдением правил погрузки-разгрузки, перевозки.

МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ПАНЕЛЕЙ

Для изготовления трехслойных панелей используются:

1. тяжелые бетоны прочностью класса В25 и выше (внутренний слой);
2. тяжелые и бетоны прочности В30 и выше наружный слой;
3. В качестве теплоизоляционного слоя трехслойных наружных стеновых панелей используются пенополистирольные плиты ПСБ-С 35 (плотность до 35 кг/м3, теплопроводностьλБ= 0,041 Вт/м*К), жесткие негорючие плиты из стекловолокна IsoverOL-E Егорьевск (плотность 46-50 кг/м3, теплопроводность λБ= 0,040 Вт/м*К) или из каменной ваты ParocCOS 5 (плотность 55-70 кг/м3, теплопроводность λБ= 0,044 Вт/м*К), в которых могут быть выполнены вентиляционные желобки для отвода конденсата, предотвращающие конденсацию в слое утеплителя влаги, выделяемой в помещениях. Толщина теплоизоляционного слоя устанавливается на основе теплотехнического расчета. Цокольные панели обычно утепляются пенополистеролом.
4. в качестве эффективной арматуры для железобетонных конструкций, устанавливаемой на основании расчетов, используется горячекатанная арматура периодического профиля класса А500С, а также холоднодеформированная арматура периодического профиля класса В500С в сварных сетках и каркасах. Использование арматурной стали названных классов позволяет:

• - повысить безопасность железобетонной конструкции;
• - упростить работу строителей и проектировщиков;
• - значительно сэкономить металл за счет более высокого предела текучести стали класса А500С и В500С.

Наружный слой панели предназначен для защиты в процессе эксплуатации основных слоев от внешних климатических воздействий и выполнения декоративных функций.

Традиционно бетон считается серым и скучным материалом, особенно при описании наших «спальных» районов. В действительности же бетон предлагает архитекторам очень интересные и разнообразные возможности оформления зданий – вплоть до отливки на поверхности фасадной панели фотографического снимка. Бетонная поверхность может быть шероховатой или полированной, бархатисто-матовой или с металлическим блеском.

Предлагаем следующие виды наружной отделки панелей:


• - гладкая формовая поверхность: как внутренняя, так и наружная поверхности создаются при помощи металлической или деревянной (дощатой, фанерной) опалубки;
• - рельефная поверхность формы: ниша из гофрированной стали или гладкая поверхность покрыта специальными эластичными (резиновыми или пластмассовыми) матами-матрицами для получения разнообразных художественных поверхностей (т.н. графический бетон).
• - затертая поверхность, похожая на толченую штукатурку: верхняя поверхность затирается металлической, деревянной или пластиковой теркой. Получается поверхность с различной шероховатостью.
• - фактурная поверхность, обработанная щеткой. С использованием щеток различной жесткости можно получить поверхность с шероховатостью разной глубины.

Отделка затвердевшего бетона. Внешний вид панели определяется качеством и цветом мелкого и крупного заполнителя, его зерновым составом, используемым цементом и пигментами.


• - образованная струей песка: поверхностная глубина обнажения/средняя глубина обнажения/глубокое обнажение.
• - промытая поверхность, полученная с использованием специальных добавок – замедлителей затвердевания поверхностного слоя и дальнейшим вымыванием частиц с не полностью затвердевшей бетонной поверхности. При этом можно получать обнажения фактуры различной глубины – от небольшого (обнажение на 1-2 мм) до глубокого (обнажение на 3-6 мм) промывания поверхности.


• - лазурными (прозрачными) составами – сульфатами железа под цвета ржавчины, меди, хрома с оттенками бледно-синего и темно-зеленого.
• - кислотой – удаляется очень тонкий слой цементного раствора с поверхности заполнителя. Для увеличения декоративности можно применять совместно с цветными цементами и специально подобранным составом заполнителя.
• - импрегнированная поверхность, т.н. «анти-граффити». Обработка придает бетонной поверхности гидрофобность. Химические составы не меняют внешнего вида, но гарантируют атмосферостойкую и удобную для чистки поверхность.


• - облицовка кирпичными плитками. До заливки панели на дно формы укладывается сетка-растр, на которую кладут отделочную ткань, и уже на ткань укладывается отделочная плитка, имитирующая кирпичную кладку. При применении плитки «под кирпич» и комбинировании разных схем их укладки получаются оживленные фасады. На оконных откосах и углах здания используется угловая кирпичная плитка
• - варианты отделки при облицовке панели плитками из естественного камня.

ПРОИЗВОДСТВО

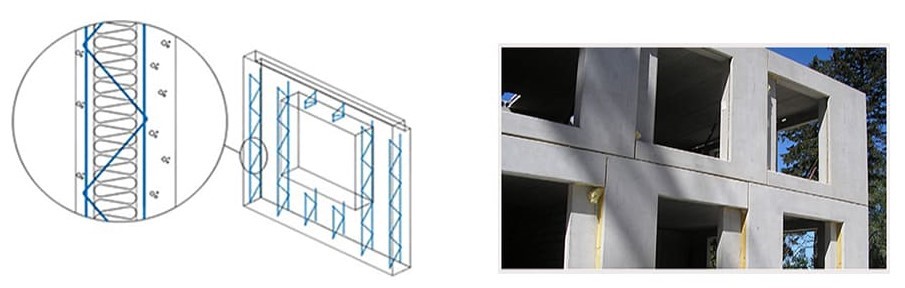

ООО «БЕТОНЕКС – Санкт-Петербург» изготавливает трехслойные утеплённые наружные стеновые панели с эффективным утеплителем (ГОСТ 31310-20015), к несущему внутреннему слою которых жесткими диагональными связами из нержавеющей стали (ООО «Пейкко» и др) прикреплен наружный слой, не являющийся несущим.

В стеновые панели можно уже на заводе установить каналы для прокладки кабелей электропроводки и связи, а также забетонировать трубы для прокладки коммуникаций.

Трехслойные утепленные наружные стеновые панели обычно армируются следующим образом:

1. внутренний несущий слой стеновых панелей – арматурными сетками в двух слоях;
2. наружный ненесущий слой – арматурной сеткой в один слой;
3. по периметру панели и отверстий – контурными стержнями.

Стеновые панели (и плиты покрытий) заливаются методом формовки на специальных стендах, т.н подогреваемых столах с опалубкой. Габаритные размеры столов: 4,0х9,0м; 4,0х12,0м и 4,5х12,0м.
- Максимальный вес изделия: 20тонн
- Производительность: 19 500 м2 в месяц.

Чтобы исключить образование трещин в наружном слое от линейного расширения, а также вследствие возможной усадки или температурных колебаний, рекомендуется избегать проектирования наружных стеновых панелей длиной свыше 6 метров, в противном случае рекомендуется делить наружный слой панели на части при помощи ложных швов.

При выборе толщины наружных стеновых панелей самым важным требованием является теплонепроницаемость.

ТРАНСПОРТИРОВКА И СКЛАДИРОВАНИЕ СТЕНОВЫХ ПАНЕЛЕЙ.

Стеновые элементы можно поднимать и перемещать только в вертикальном положении с использованием подъемного приспособления.

Для складирования панелей используются так называемые панельные гребенки. Трехслойные наружные стеновые панели нельзя опирать на наружный слой.

Складировать стройматериалы рекомендуется в проветриваемых помещениях. Запрещается складировать их непосредственно на земле, без навесов. Допускается временно размещать элементы на улице. В этом случае предусматривают их защиту от осадков, укладку производят на деревянные бруски.
